倍速鏈條（VS）
產品介紹

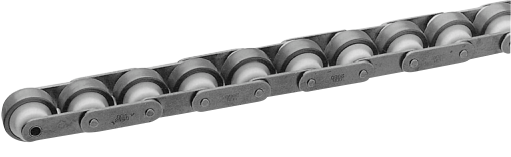

倍速鏈條具有一般鏈條所不具備的特點。例如加速功能，可對鏈條上的貨物進行搬運、保留、停止等操作，因此非常適合用于組裝線。
滾輪組合
可根據用途將小型滾輪和大型滾輪進行組合
組合規則 |
VS-A |
VS-B |
VS-C |
VS-D |
特征 |
標準型
容許強度大 |
標準型
高摩擦型
快速啟動
低噪音 |
電子導體
容許強度大 |
電子導體
高摩擦型
快速啟動 |
滾輪種類
倍速鏈條的優點
1、高速、低噪音
倍速鏈條的速度比一般鏈條的速度快2.5倍，可進行安靜的運輸。
2、啟動速度快
根據小型滾輪和大型滾輪的特殊構造，啟動后可以迅速搬運貨物。
3、安全、穩定
倍速鏈條不僅可以安裝安全罩，還達到了減輕裝置重量、穩定貨物的效果。
4、可根據使用條件決定規格
鍍鎳和不銹鋼制的鏈條規格可以抗菌抗腐蝕。若搬運負擔較大，可將鏈條全部換成鋼制。
構造
1、搬運時
小型滾輪，大型滾輪向同一個方向轉動，使得搬運速度比以往鏈條約快2.5倍。
2、加速
倍速鏈條在運轉時，可以通過大型齒輪的旋轉方向而進行加速或減速。
滾輪規格
大型滾輪\小型滾輪 |
標準型（乳白色） |
高摩擦型（深灰色） |
容許強度大 |
快速啟動 |
標準型（深灰色） |
C2040-VS-A
C2050-VS-A
C2060-VS-A |
C2040-VS-B
C2050-VS-B
C2060-VS-B |
導電型 |
C2040-VS-C
C2050-VS-C
C2060-VS-C |
C2040-VS-D
C2050-VS-D
C2060-VS-D |

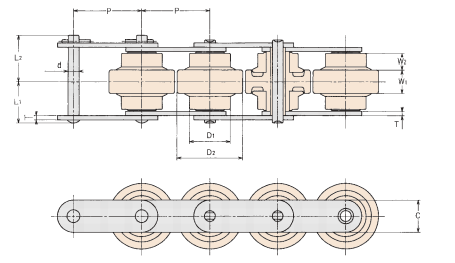

鏈條各部位尺寸
| 鏈條型號 |
節距 |
滾輪直徑 |
滾輪寬度 |
鏈板 |
軸 |
抗拉強度 |
概略重量
(kg/m) |
P |
D1 |
D2 |
W1 |
W2 |
H |
T |
d |
L1 |
L2 |
滾輪 A．C |
滾輪B．D |
kN |
kgf |
kN |
kgf |
C2040-VS |
25.4 |
15.88 |
25.0 |
9.3 |
6.1 |
12.0 |
1.5 |
3.96 |
15.25 |
17.65 |
0.88
0.44 |
90
45 |
0.44
0.44 |
45
45 |
1.0 |
C2050-VS |
31.75 |
19.05 |
30.6 |
11 |
7.6 |
15 |
2 |
5.08 |
19.2 |
21.4 |
1.37
0.69 |
140
70 |
0.69
0.69 |
70
70 |
1.3 |
C2060-VS |
38.1 |
22.23 |
36.6 |
15 |
8.2 |
17.2 |
3.2 |
5.95 |
24.3 |
26.5 |
2.06
1.03 |
210
105 |
1.03
1.03 |
105
105 |
2.3 |
鏈輪各部位尺
鏈條型號 |
形式 |
齒數 |
PD |
OD |
T |
HD |
BD |
BL |
M |
材質 |
重量
kg |
C2040-VS |
B |
10 |
82.2 |
93 |
4 |
17 |
52 |
40 |
20.4 |
S43C |
0.8 |
C2050-VS |
B |
10 |
102.75 |
117 |
5 |
20 |
66 |
45 |
25.5 |
S43C |
1.5 |
C2060-VS |
B |
10 |
123.3 |
137 |
6 |
20 |
81 |
50 |
30.5 |
S43C |
2.5 |

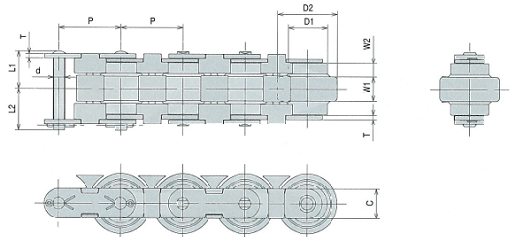

帶保護蓋的倍速鏈條
鏈條型號 |
P |
D1 |
D2 |
W1 |
W2 |
C |
T |
d |
L1 |
L2 |
滾輪 |
概略
重量 |
kN |
kgf |
C2030-VS |
19.05 |
11.91 |
18.3 |
7.5 |
4.05 |
9 |
1.25 |
3.58 |
11.5 |
12.8 |
0.55 |
56 |
0.55 |
選擇規格步驟
第一步：
1.確認貨物大小、重量
2.考慮搬運速度
3.考慮傳遞距離
4.考慮周圍設施
第二步：
根據周圍設施環境決定鏈條和滾輪的規格
第三步：
計算齒輪轉動速度
第四步：
決定滾輪大小
摩擦指數
摩擦指數 |
規格 |
VS-A-C |
VS-B-D |
f1 |
0.08 |
0.08 |
f2 |
0.1 |
0.15 |
f3 |
0.2 |
0.25 |
|
